在当今信息技术飞速发展的时代，集成电路（IC）设计已成为电子工程领域的核心。Tanner Tools作为一款功能全面、易于上手的EDA（电子设计自动化）软件套件，为众多工程师、研究人员和学生提供了从概念到物理实现的完整设计流程。本文将深入探讨如何利用Tanner Tools进行集成电路设计实战，涵盖关键步骤、工具应用与设计技巧。

一、 设计起点：架构规划与原理图输入

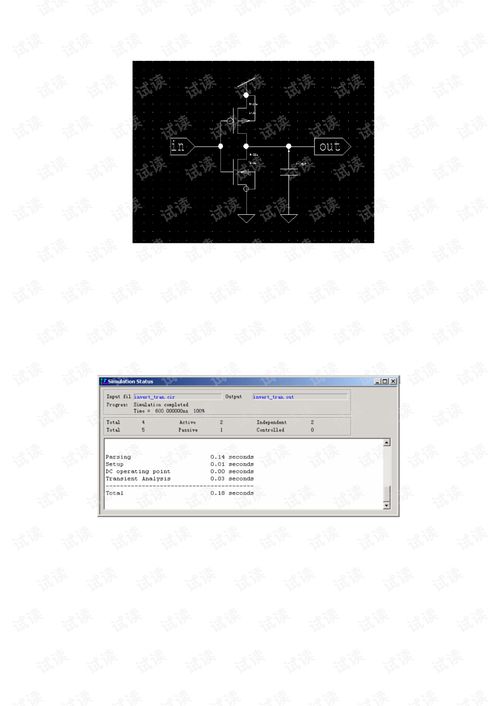

任何成功的IC设计都始于清晰的需求分析与架构规划。在Tanner环境中，这一阶段通常使用S-Edit进行。设计师首先需要明确电路的功能、性能指标（如速度、功耗、面积）以及工艺节点。接着，在S-Edit中创建顶层模块，通过绘制原理图来定义各子模块（如运算放大器、数字逻辑门、存储器单元等）之间的互连关系。此时，建立清晰、分层的模块化设计至关重要，它能极大提升后续仿真和版图设计的效率与可维护性。

二、 电路仿真验证：性能预测与优化
完成原理图设计后，必须通过仿真来验证电路功能与性能是否达标。Tanner T-Spice是执行这一任务的强大工具。设计师需要为电路元件（晶体管、电阻、电容等）加载准确的工艺模型文件（通常由晶圆厂提供）。通过T-Spice，可以进行：

1. 瞬态分析：观察电路在时域下的响应，如数字信号的翻转、模拟信号的建立时间。
2. 直流分析：确定电路的静态工作点、传输特性曲线（如放大器的增益）。
3. 交流分析：分析电路的频率响应、带宽、相位裕度等。
仿真是迭代优化的核心环节。根据仿真结果，设计师需要反复调整晶体管尺寸、偏置条件或电路拓扑，直至满足所有规格。

三、 物理实现：版图设计与验证
当电路在仿真中表现优异后，便进入物理实现阶段——版图设计。这是将电路原理图转化为可用于芯片制造的几何图形（多边形）的过程。Tanner L-Edit是业界广泛使用的版图编辑器。

1. 版图绘制：遵循严格的设计规则（DRC），在特定的工艺层上绘制晶体管、接触孔、互连线等。版图设计需综合考虑性能（如减小寄生电阻电容）、面积利用率和可制造性。
2. 版图与原理图对照（LVS）：使用L-Edit内嵌的验证工具，确保绘制的版图与原始电路原理图在电气连接上完全一致。这是避免制造错误的关键一步。
3. 寄生参数提取与后仿真：从完成的版图中提取寄生电阻和电容，并将其反标回T-Spice中进行后仿真。这一步至关重要，因为版图引入的寄生效应可能显著影响电路的实际性能（如降低速度、增加功耗）。只有后仿真结果合格，设计才算真正完成。

四、 实战技巧与高级应用

• 混合信号设计：Tanner工具链能很好地支持模拟与数字混合信号设计。设计师可以在同一环境中处理模拟模块和数字标准单元，并进行整体仿真。
• 版图自动化：对于重复性结构（如存储器阵列、电容阵列），可以利用L-Edit的“实例化”和“阵列”功能提高绘制效率，或编写脚本实现部分自动化。
• 设计复用与IP管理：建立并维护经过验证的单元库（标准单元、模拟单元），在新项目中复用，能大幅缩短设计周期。

五、
通过Tanner Tools进行集成电路设计，是一个从抽象到具体、不断迭代验证的工程过程。从S-Edit的原理图构思，到T-Spice的仿真优化，再到L-Edit的版图实现与验证，每一步都紧密相连，要求设计师兼具电路理论知识和工程实践技能。熟练掌握这套流程，不仅能完成从简单模块到复杂系统的设计，更能深刻理解集成电路从“想法”到“硅片”的完整生命周期。对于初学者而言，从一个小型项目（如一个反相器或一个两级运放）开始，完整地走通整个流程，是迈入IC设计殿堂最有效的实战路径。
