随着电子技术的飞速发展，集成电路的应用已渗透到现代科技的各个领域。为了确保集成电路（IC）的功能与性能符合设计要求，对其进行快速、准确的测试至关重要。本文探讨一种基于八位单片机AT89C55为核心的特定集成电路测试仪的设计方案。该设计旨在提供一种成本较低、结构紧凑、操作简便的测试平台，适用于特定类型或系列集成电路的研发、生产和维修环节。

一、 系统总体设计架构

本测试仪的设计核心是围绕AT89C55单片机展开的。AT89C55是一款高性能的CMOS 8位微控制器，内置20K字节的可编程Flash存储器，256字节的RAM，32个I/O口线，三个16位定时器/计数器，以及一个全双工串行通信口，其强大的控制能力和丰富的I/O资源非常适合作为测试仪的控制中枢。

系统总体架构主要包括以下几个模块：

1. 核心控制模块：以AT89C55单片机为主控芯片，负责整个测试流程的调度、测试向量的生成与发送、响应信号的采集与分析。
2. 测试信号发生与驱动模块：根据被测集成电路（DUT）的引脚定义和测试需求，由单片机I/O口或扩展的数字逻辑电路产生所需的输入激励信号（如时钟、数据、控制信号等），并经过电平转换和驱动电路，确保信号能够可靠地加载到DUT的相应引脚。
3. 响应信号采集与调理模块：负责采集DUT输出的响应信号。该模块可能包含电压比较器、锁存器、A/D转换器（若需要测试模拟参数）等，将DUT的输出调理成单片机能够可靠识别的数字电平。
4. 人机交互模块：通常包括键盘（用于输入指令、选择测试项目）和LCD显示器（用于显示测试菜单、参数设置、测试结果及状态信息），实现用户与测试仪的友好交互。
5. 通信接口模块：可设计RS-232或USB接口，用于将测试仪与上位机（PC）连接，实现测试程序的下载、测试数据的上传以及更复杂的联合测试与分析。
6. 电源模块：为整个系统及被测集成电路提供稳定、纯净的工作电压。

二、 硬件电路设计关键点

1. 单片机最小系统：构建AT89C55的复位电路、时钟电路（通常采用12MHz晶振）和电源电路，确保单片机稳定运行。
2. I/O口扩展与驱动：AT89C55的I/O口数量可能不足以驱动多引脚IC。可通过扩展通用锁存器（如74HC573）或可编程逻辑器件（如CPLD）来增加并增强I/O驱动能力。驱动电路需考虑电平匹配（如TTL与CMOS电平）和电流驱动能力。
3. 测试夹具与接口：设计通用的IC插座或针对特定封装的专用测试夹具。夹具与主板之间通过可靠的连接器相连，确保信号传输的完整性。关键信号线需要考虑阻抗匹配和屏蔽，以减少噪声干扰。
4. 信号调理与采集：对于输出信号微弱或非标准电平的DUT，需要设计前置放大器或比较器。对于需要测量电压、电流等模拟参数的测试，需选用合适精度和速度的A/D转换芯片。
5. 抗干扰设计：在电源入口处增加滤波电路，PCB布局时注意数字地与模拟地分离，关键信号线走线尽可能短，并在系统软件中加入看门狗电路，提高系统可靠性。

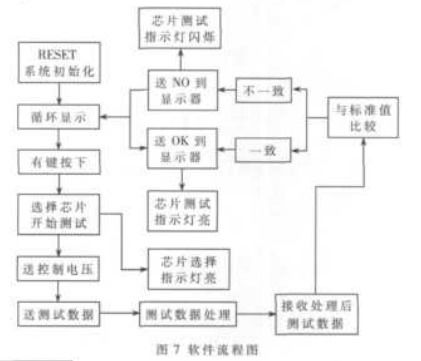

三、 软件程序设计思路

软件是测试仪的灵魂，其核心是测试算法与流程控制。程序采用模块化设计，主要包括：

1. 主控程序：完成系统初始化（I/O口、定时器、中断、LCD、键盘等），并进入主循环，扫描键盘输入，调用相应的功能子程序。
2. 测试向量生成与管理：根据被测集成电路的真值表、功能表或时序图，在程序中预先定义好测试向量（一组输入信号与期望输出信号的组合）。这些向量可以以数据表格的形式存储在单片机的Flash中。测试时，主控程序按顺序取出向量，施加到DUT上。
3. 测试执行与响应比较：控制硬件按特定时序向DUT施加输入向量，然后延时等待DUT响应稳定后，从指定引脚采集实际输出。将采集到的实际输出与期望输出进行比较，判断该测试项“通过”或“失败”。
4. 人机交互程序：包括键盘扫描与译码程序、LCD显示驱动程序。实现测试模式选择、参数设置、开始/停止测试以及结果图形化显示等功能。
5. 通信程序：实现与上位机的串行通信协议，接收测试命令或上传测试报告。
6. 自检与校准程序：系统上电或定期执行自检，检查自身硬件（如RAM、I/O口）是否正常，并可对内部的基准电压、定时精度等进行软件校准。

四、 设计优势与应用展望

基于AT89C55单片机的测试仪设计具有结构简单、开发周期短、成本低廉的优点。它特别适合于功能相对固定、测试逻辑明确的特定类型集成电路的批量测试或现场维修，例如常见的74/54系列、4000系列逻辑芯片，或某些专用功能芯片的快速验证。

该设计可进一步升级：在硬件上，可增加更高精度的测量模块；在软件上，可开发更强大的上位机软件，支持图形化测试脚本编辑和数据分析；在架构上，可考虑采用更高级的微控制器（如ARM Cortex-M系列）以支持更复杂的测试任务和更友好的人机界面。

以八位单片机为核心构建专用集成电路测试仪，是一种兼顾实用性、经济性与可靠性的有效技术路径，对于降低测试成本、提高电子产品质量具有重要意义。
