引言

TC9153P是一款经典的CMOS型电子音量控制专用集成电路，以其低噪声、低失真、宽控制范围和易于与微处理器接口等特点，曾广泛应用于音响设备、汽车音频系统和电视伴音等场合。基于TC9153P进行电路设计，是实现高性能、数字化音量调节的经济有效方案。本文将深入解析其核心设计原理与典型应用电路。

TC9153P核心功能与特点

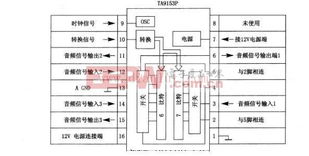

TC9153P本质上是一个内置模拟开关和电阻网络的数字控制衰减器。其核心功能是通过外部输入的二进制控制码，精确切换内部电阻网络的分压比，从而实现对音频信号幅度的阶梯式衰减。其主要特点包括：

1. 数字控制，模拟传输：控制信号为数字逻辑电平，而音频信号通路始终保持模拟特性，避免了纯数字处理可能引入的量化噪声和延迟。
2. 宽衰减范围与多级步进：通常提供-78.75dB至0dB的衰减范围，以每级-1.25dB的步进，共计64级可调，足以满足绝大多数音频应用的精细调节需求。
3. 双通道平衡控制：芯片内集成了两个完全独立的控制通道，可实现左右声道的同步或独立音量控制，便于实现平衡调节功能。
4. 低噪声与低失真：由于采用CMOS工艺和模拟开关设计，在通路上引入的噪声和失真极小，保证了音频信号的原汁原味。
5. 简单的控制接口：通常包含时钟（CLK）、数据（DATA）、锁存（STROBE/LOAD）三线串行控制接口，与微控制器（MCU）连接非常简单。

典型应用电路设计要点

基于TC9153P设计一个完整的电子音量控制电路，需围绕以下几个关键部分进行：

1. 电源与滤波设计：
TC9153P通常采用单电源供电（如+5V或+12V）。为保证最佳性能，电源引脚必须就近连接高质量的退耦电容（如一个10μF电解电容并联一个0.1μF陶瓷电容），以滤除电源噪声，防止其串入音频通道。

1. 音频信号接口设计：

• 输入接口：音频信号输入引脚通常需要通过一个隔直电容（如1μF~10μF的无极性电解电容）耦合，以消除前端设备的直流偏置。输入阻抗需根据前后级匹配要求考虑，必要时可增加分压或缓冲电路。

• 输出接口：输出信号同样包含隔直电容。由于TC9153P的输出驱动能力有限，其输出一般不能直接驱动低阻抗负载（如扬声器），后续必须接入高输入阻抗的放大器（如运放缓冲级或功放输入级）。

• 通道配置：利用Lch和Rch的输入输出引脚，分别连接左、右声道信号。接地引脚（GND）的布线应遵循星型接地原则，减小通道间串扰。

1. 数字控制接口设计：

• 与MCU的连接：将MCU的三个通用I/O口分别连接到TC9153P的CLK、DATA和STROBE引脚。DATA线上的数据在CLK时钟上升沿或下降沿被锁存，一组数据（如16位，包含通道选择和衰减电平信息）发送完毕后，一个STROBE脉冲将数据送入内部寄存器生效。

• 控制逻辑与协议：设计者需编程实现特定的控制时序和数据格式。例如，数据帧可能包含地址位（选择左/右/双通道）、衰减量数据位和校验位。这是整个系统实现音量增减、静音、平衡调节等功能的核心。

1. 外围辅助电路：

• 上电复位与初始音量：为保证上电时音量处于一个安全值（如较小音量），需设计复位电路或由MCU在上电初始化后立即发送一个预设的衰减值代码。

• 静音功能实现：TC9153P通常有独立的静音控制引脚（MUTE），或可通过发送将衰减量设置为最大的代码来实现软件静音。硬件静音响应更快，常用于开机/关机防冲击噪声电路。

设计优势与局限性

优势：
相比机械电位器，无磨损、寿命长、可靠性高，且不受灰尘、氧化影响。
控制精度高、一致性好，易于实现遥控、单片机智能控制。
易于实现音量的记忆存储与调用。
电路结构相对简单，成本较低。

局限性：
作为早期产品，其THD（总谐波失真）和通道分离度指标相较于现代高端音频专用数字电位器或DAC可能略逊一筹。
衰减级数固定，无法实现连续无级调节。
* 控制速度受串行时钟频率限制，但对于手动音量调节而言完全足够。

###

基于TC9153P的电子音量控制集成电路设计，是模拟音频路径与数字控制技术结合的典范。它巧妙地将数字控制的灵活性与模拟信号传输的高保真特性融为一体。在设计时，精心处理电源滤波、信号耦合、接地以及控制时序，是保证最终音质和控制可靠性的关键。尽管如今已有性能更优异的集成方案，但TC9153P的设计思想及其所体现的实用性与经济性，对于理解音频控制电路的基础原理以及在中低端或特定应用场景下的设计，仍具有重要的参考价值。
